Analizzatore di spettro di rumore a bassa fase serie XSA1000TG
+ Intervallo di frequenza da 9 kHz a 3,6 GHz
+ 150 dBm di livello medio di rumore visualizzato
+ Phase Noise -82dBc / Hz @ 1 Gz e offset a 10 KHz
+ Precisione totale ampiezza <1,5>
+ 10Hz Minimum Resolution Bandwidth (RBW)
+ Kit di test di pre-conformità EMI
+ Kit generatore di tracciamento da 1,5 GHz
Display da + 10,4 pollici
| Modello | Intervallo di frequenze | RBW | Rumore di fase (tipico) | Modello TG |
| XSA1015 | 9 kHz - 1,5 GHz | 10Hz - 3 MHz | <-80dbc hz="" @=""> | √ |
| XSA1036 | 9 kHz - 3,6 GHz | 10Hz - 3 MHz | <-90 dbc="" hz="" @="" offset="" a="" 30=""> | √ |
Rumore di fase: <- 80="" dbc="" hz="" @="" 1="" ghz="" @="" 30="" khz="">
Prestazioni eccellenti del rumore di fase - <-80 dbc="" hz="" @="" 30="" khz="" consente="" agli="" utenti="" di="" valutare="" la="" maggior="" parte="" dei="" sintetizzatori="" e="" dei="" generatori="" di="">
FAQ
Quali fattori limitano la miniaturizzazione dell'alimentatore ?
Con l'applicazione di prodotti di alimentazione elettrica a commutazione sul mercato, sono richieste caratteristiche sempre più piccole, più leggere, ad alta efficienza, a bassa radiazione, a basso costo e di altro tipo per soddisfare varie apparecchiature terminali elettroniche. Al fine di soddisfare l'attuale apparecchiatura terminale elettronica portatile, l'alimentazione elettrica di commutazione deve essere ridotta. A causa della sua leggerezza, è diventato sempre più preoccupante per i progettisti aumentare la frequenza operativa degli alimentatori switching. Tuttavia, quali sono i fattori che limitano la frequenza degli alimentatori a commutazione? In effetti, include principalmente tre aspetti: interruttori, trasformatori e progettazione EMI e PCB.
| Specifica di frequenza | ||
|---|---|---|
| Modello | XSA1015TG | XSA1036TG |
| Frequenza | ||
| Gamma | 9 kHz-1,5 GHz | 9 kHz - 3,6 GHz |
| Risoluzione | 1Hz | |
| Intervallo di frequenza | ||
| Gamma | 0 Hz, 100 Hz alla frequenza massima del dispositivo | |
| Precisione | ± span / (punti swept -1) | |
| Riferimento interno | ||
| Frequenza di riferimento | 10,000000 MHz | |
| Stabilità della temperatura | <2.5 ppm="" (da="" 15="" ℃="" a="" 35=""> | |
| Tasso di invecchiamento | <1 ppm=""> | |
| Larghezza di banda | ||
| Risoluzione larghezza di banda (-3 dB) | Da 10Hz a 500kHz (in sequenza da 1 a 10), 1MHz, 3MHz | |
| Larghezza di banda video (-3 dB) | Da 10 Hz a 3 MHz | |
| Specifica dell'ampiezza | |
|---|---|
| Livello di rumore medio visualizzato (DANL) | |
| Attenuazione dell'ingresso 0 dB, larghezza di banda di risoluzione 1Hz | |
| Preamplificatore spento | 1 MHz ~ 10 MHz -130 dBm (nominati) |
| 10 MHz ~ 1 GHz -130 dBm (nominati) | |
| 1 GHz ~ 1,5 GHz -128 dBm (nominati) | |
| Preamplificatore attivo | 1 MHz ~ 10 MHz -150 dBm (nominati) |
| 10 MHz ~ 1 GHz -150 dBm (nominati) | |
| 1 GHz ~ 1,5 GHz -148 dBm (nominati) | |
| Rumore di fase | |
| 20 ℃ ~ 30 ℃, fc = 1 GHz | |
| Rumore di fase | <-85 dbc="" hz="" @="" offset="" da="" 10=""> |
| Offset <-100 dbc="" hz="" @="" 100=""> | |
| <-110 dbc="" hz="" @="" 1="" mhz=""> | |
| Gamma di visualizzazione del livello | |
| Registra la coordinata della scala | 1dB ~ 255dB |
| Coordinata della scala lineare | 0 al livello di riferimento |
| unità di livello | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Punti | 201 ~ 1001 |
| Numero di tracce | 5 |
| Rivelatori | Picco positivo, picco negativo, campione, normale, RMS |
| Funzioni di tracciamento | Cancella scrittura, Max Hold, Min Hold, View, Blank, Average |
| Precisione | |
| Input Attenuation Switching Uncertainty | 20 ℃ ~ 30 ℃, fc = 50 MHz, preamplificatore spento, attenuazione RF 20 dB, segnale di ingresso 0 ~ 39 dB ± 0,5 dB |
| Incertezza di ampiezza assoluta | 20 ℃ ~ 30 ℃, fc = 50 MHz, RBW = 1 kHz, VBW = 1 kHz, rilevatore di picco, attenuazione RF 20 dB, Preamplificatore spento ± 0,4 dB, segnale di ingresso = -20 dBm Preamplificatore On ± 0.5 dB, segnale d'ingresso = -40dBm |
| Incertezza | intervallo del segnale di ingresso 0dbm ~ -50dbm |
| ± 1,5 dB | |
| ROS | input 10 dB RF attenuation, 1 MHz ~ 1.5GHz |
| <1.5,> | |
| Generatore di tracciamento | |
| Gamma di frequenza di uscita | 100 kHz ~ 1,5 GHz |
| Gamma del livello di potenza in uscita | -30 dBm ~ 0 dBm, |
| Risoluzione del livello di potenza in uscita | 1DB |
| Piattezza dell'output | +/- 3 dB |
| Livello di inversione sicuro massimo | Potenza totale media: 30 dBm, DC: ± 50 VDC |
| Ingressi e uscite | |
| Connettore di ingresso RF sul pannello anteriore | 50 Ω, tipo N femmina |
| Uscita del generatore di tracce sul pannello anteriore | 50 Ω, tipo N femmina |
| 10 m di riferimento | 50 Ω, tipo N femmina |
| Porta di comunicazione | Host USB, dispositivo USB, LAN, porta per auricolari e VGA |
| Specifiche tecniche generali | |
| Display | LCD TFT da 10,4 pollici |
| Peso | 5,0 kg |
| Dimensione (L x A x P) | 321 x 221 x 115 (mm) |
SUPPORTO
▶ Manuale dell'utente dell'Analizzatore Spettrale serie XSA1000
▶ Guida rapida dell'utente per l'analizzatore di spettro serie XSA1000
ACCESSORI Gli accessori sono soggetti alla consegna finale.
Cavo di alimentazione |
Cd rom |
Guida veloce |
Cavo NN (opzionale) |
Cavo N-SMA (opzionale) |
Cavo SMA-SMA (opzionale) |
Adattatore SMA (opzionale) |
Adattatore N-SMA (opzionale) |

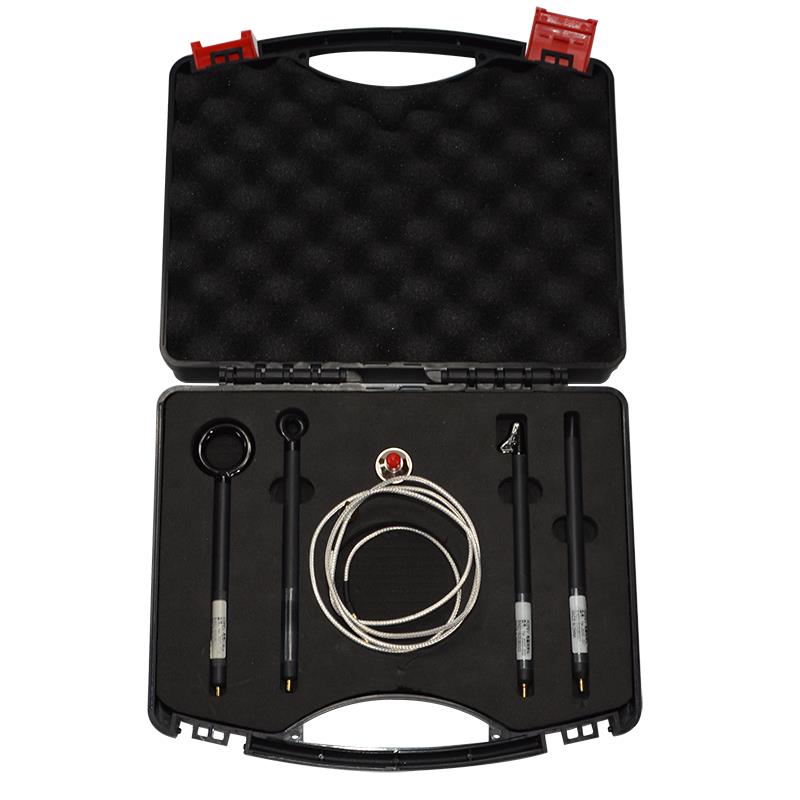

Near Field Probe (opzionale) |
